นิวเมติก 5 ทางยูเนี่ยน

EPK Equal 5 Way Union และ EPKG Reduction 5 Way Union เป็นตัวแยกนิวแมติกพอร์ตห้า-เชิงเส้นที่จัดเรียงเป็นแถบตรง ช่องอากาศเข้าหลักหนึ่งช่องจ่ายอากาศสี่สายพร้อมกัน EPK มีพอร์ต-พุช-เส้นผ่านศูนย์กลางเท่ากันจำนวน 5 พอร์ต ในขณะที่ EPKG ใช้พอร์ตหลักขนาดใหญ่ที่ปลายทั้งสองข้างและพอร์ตสาขากลางที่เล็กกว่า พอร์ตทั้งหมดสนับสนุนเครื่องมือ-พุชฟรี-โดยเชื่อมต่อกับตัวเลือกเมตริกและขนาดอิมพีเรียลที่สมบูรณ์

ส่งคำถาม

การแนะนำสินค้า

หยูเหยา Eshiong Pipe Fittings Technologies Co., Ltd. เป็นหนึ่งในผู้ผลิตชั้นนำและซัพพลายเออร์ของสหภาพนิวเมติก 5 ทางในประเทศจีน โปรดมั่นใจในการขายส่งสหภาพ 5 ทางนิวเมติกที่ทนทานจำนวนมากจากโรงงานของเรา ผลิตภัณฑ์ที่กำหนดเองทั้งหมดมีคุณภาพและราคาที่แข่งขันได้ นอกจากนี้ยังมีตัวอย่างฟรีอีกด้วย

แตกต่างจากข้อต่อสี่ทาง-ที่มีรูปแบบแนวรัศมี โครงสร้างแถบตรงของข้อต่อ 5 ทางพอดีกับการจัดเรียงตัวกระตุ้นด้านข้างเชิงเส้น-ต่อ-บนแผงอุปกรณ์ โดยจัดเรียงสายอากาศ 5 เส้นในแถวเดียวอย่างประณีตเพื่อประหยัดพื้นที่ในการติดตั้ง ช่วยให้การเดินสายวงจรสาขาหลาย-ง่ายขึ้นสำหรับเครื่องจักรอัตโนมัติและจิ๊กนิวแมติก ต้านทานแรงสั่นสะเทือนและการเสื่อมสภาพเพื่อการทำงานที่มั่นคงในระยะยาว-ในวงจรอากาศอัดทางอุตสาหกรรม

พารามิเตอร์ประสิทธิภาพ

วัสดุ	ความเข้ากันได้ของท่อ	โอ-ริง	ของไหล	ความดันการทำงาน	แรงกดดันเชิงลบ	อุณหภูมิ
ไนลอน	ใส่ท่อพียูได้	เอ็นบีอาร์	อากาศ	0-1.0เมกะปาสคาล	-29.5 นิ้วปรอท / -750 มม.ปรอท (10 ทอร์)	32 ~ 140 องศาฟาเรนไฮต์ / 0 ~ 60 องศา

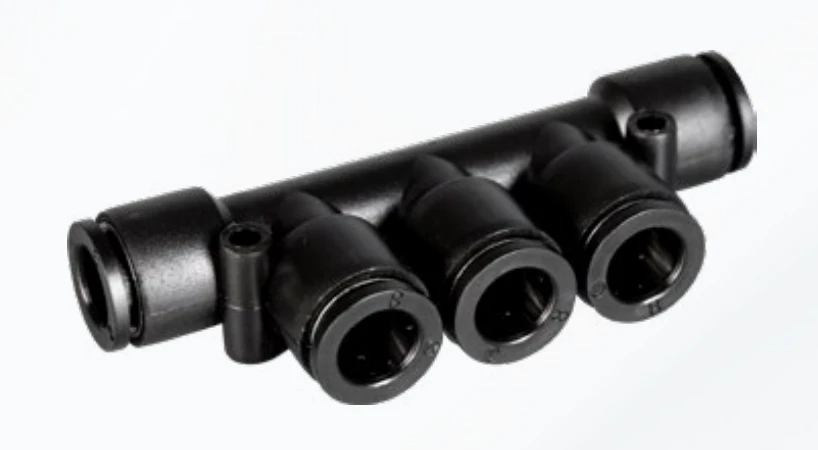

ขนาดผลิตภัณฑ์:EPK 5 ทางยูเนี่ยน

(ขนาดที่กำหนดเองตามคำขอโปรดติดต่อเราสำหรับข้อกำหนดที่ไม่ได้ระบุไว้ที่นี่)

product-818-450

พิมพ์	แบบอย่าง	พิมพ์	แบบอย่าง
พิมพ์	ท่อ (มม.)	พิมพ์	ท่อ (มม.)
EPK04	04	EPK5/32	5/32
EPK05	05	EPK3/59	3/16
EPK06	06	EPK1/4	1/4
EPK07	07	EPK5/16	5/16
EPK08	08	EPK3/8	3/8
EPK09	09	EPK1/2	1/2
EPK10	10
EPK11	11
EPK12	12
EPK14	14
EPK15	15
EPK16	16

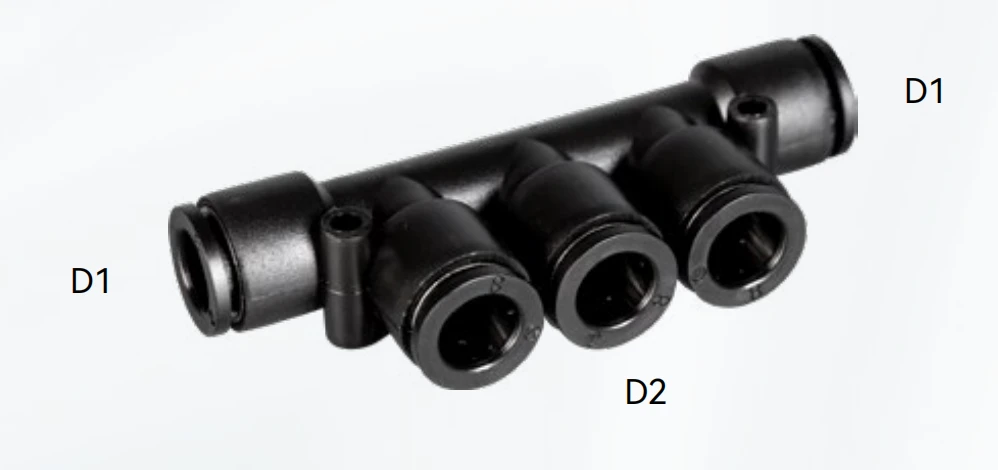

ขนาดผลิตภัณฑ์: EPKG ลด 5 Way Union

product-998-470

พิมพ์	แบบอย่าง		พิมพ์	แบบอย่าง
พิมพ์	ท่อ D1(มิลลิเมตร)	ท่อ D2(มิลลิเมตร)	พิมพ์	ท่อ D1(นิ้ว)	ท่อ D2(นิ้ว)
EPKG06-04	06	04	EPKG3/16-5/32	3/16	5/32
EPKG08-06	08	06	EPKG1/4-5/32	1/4	5/32
EPKG10-06	10	06	EPKG1/4-3/16	1/4	3/16
EPKG10-08	10	08	EPKG5/16-1/4	5/16	1/4
EPKG12-10	12	10	EPKG1/2-3/8	1/2	3/8
EPKG16-14	16	14

การบรรจุ:

1. ถุง PE และบรรจุภัณฑ์กล่องลูกฟูกสองชั้น

2.ขนาดกล่อง: 35*25*35 ซม.

3.ปริมาณบรรจุภัณฑ์แตกต่างกันไปในแต่ละรุ่น กรุณาตรวจสอบกับฝ่ายบริการลูกค้าของเรา

คุณสมบัติที่สำคัญ

เค้าโครงพอร์ตห้า-เชิงเส้นตรงสำหรับการจ่ายอากาศ-ด้านข้าง-พร้อมกันห้า-

โครงสร้างสองประเภท: พอร์ต EPK เต็มเท่ากัน; พอร์ตหลักปลายขนาดใหญ่ EPKG + พอร์ตสาขากลางขนาดเล็ก

พอร์ตแบบพุช-อิสระห้าพอร์ตพร้อมปลอกรัดและแหวนปิดผนึกแยกกันสำหรับปลายแต่ละด้าน

มีให้เลือกทั้งแบบเมตริกและขนาดผสมอิมพีเรียล-

ขนาดกะทัดรัด-ใน-ฟอร์มแฟคเตอร์เดียว ทำให้ไม่ต้องใช้อะแดปเตอร์หลายตัว

การบำรุงรักษาและการดูแลรายวัน

ตัดท่อให้สะอาดและลบเสี้ยนก่อนใส่
ขันด้ายให้แน่นในระดับปานกลาง หลีกเลี่ยงการขันให้แน่นเกินไป-
ตรวจสอบรอยรั่วหลังจากการเปลี่ยนแปลงความดัน/อุณหภูมิ
เมื่อแยกชิ้นส่วน ให้กดแหวนปลดล็อคให้เท่าๆ กัน แล้วดึงท่อออกมาตรงๆ

คำถามที่พบบ่อย

ถาม: ขั้นตอนการติดตั้งและการถอด?

ตอบ: ตัดท่อนิวแมติกในแนวตรงด้วยเครื่องตัดท่อ สอดเข้าไปในช่องดัน-เข้าจนสุดเพื่อล็อคอัตโนมัติ หากต้องการถอดออก ให้กดปลอกปลดพอร์ตขณะดึงท่อออกพร้อมกัน

ด้วยเค้าโครงพอร์ตเชิงเส้นตรงห้า- EPK เท่ากันและ EPKG ลดการเชื่อมต่อ 5 ทางจ่ายอากาศแบบซิงโครนัสสำหรับส่วนประกอบห้าด้าน-ต่อ-ในข้อต่อเดียว จัดระเบียบการเดินสายไฟเชิงเส้นบนแผงอุปกรณ์อย่างเป็นระเบียบ โดยทำหน้าที่เป็นตัวแยกเฉพาะสำหรับการจ่ายอากาศแบบรวมศูนย์บนจิ๊กอัตโนมัติ
